J-Taxanaha 4-Qaybta Shaandheynta Soo noqnoqoshada Awood-hooseeya

Parameter Name

Unit

Characteristic

Frequency Range

MHz

30～ 678

Internal Band Division

MHz

30～ 90 ；90～225

225～512 ；512～678

3 dB Bandwidth

MHz

2% -4%（30～ 512MHz）

1 dB Bandwidth

MHz

225～512MHz ≥5  ；512～678MHz ≥20

Insertion Loss

dB

≤7

Selectivity

dBc

（Fo±10%）： ≥30（30～ 512MHz）

（Fo±15%）： ≥48（30～ 512MHz）

（Fo±15%）： ≥20（512～678MHz）

Far-End Rejection

dBc

2Fo≥35 ； 1 .2GHz处≥35

P1dB

dBm

≥+30

VSWR

≤2 .0

Switching Speed

μs

≤40（30～ 90Mz）； ≤30（90～ 678MHz）

Power Supply Characteristics

V/mA

Vcc1/+3 .3V≤100 ；Vcc2/-3 .3V≤1

Vbb /+120V≤3

Temperature Drift Coefficient

ppm/℃

≤80

Operating Temperature

℃

-45～+85

Storage Temperature

℃

-55～ +105

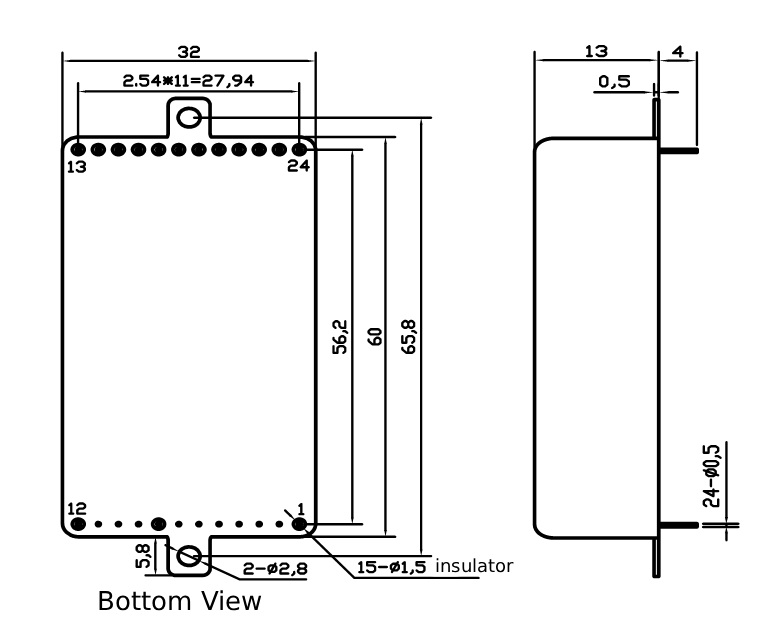

Dimensions

mm

60×32×1 3  (±0 .2）

Pin

Function

Pin

Function

1

RF/IO

17

A6

2～7

GND

18

A5

8

Vcc2

19

A4

9～ 11

GND

20

A3

12

Vcc1

21

A2

13

Vbb

22

A1

14

A9

23

A0

15

A8

24

RF/IO

16

A7
